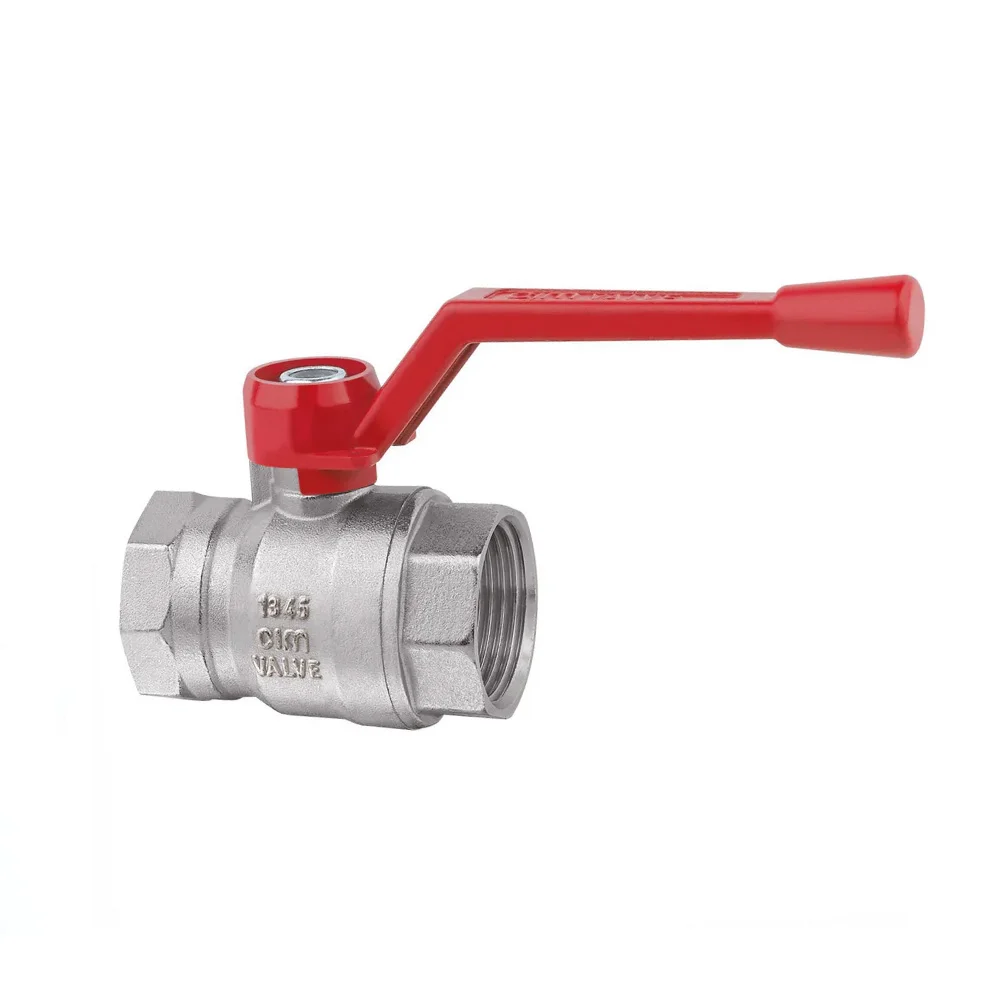

Valvula Esferica de Paso 1" RED6 Liviana Cim permite controlar el paso de fluidos con cierre rápido y una estructura resistente de latón.

Está diseñada para instalaciones de agua, calefacción, climatización, aire comprimido y redes de distribución de aceites, combustibles y vapor saturado, siempre que se utilice con fluidos no corrosivos compatibles. Su diseño de paso integral facilita la circulación del fluido y la manija de palanca permite abrir o cerrar la válvula manualmente.

Está fabricada en aleación de latón conforme a la norma EN 12165-CW617N-DW y cuenta con una manija de palanca de aluminio. La versión de 1 pulgada tiene una presión nominal PN 40 y soporta temperaturas de trabajo de -20 °C a 150 °C. Su peso es de 350 gramos y su caudal KV es de 63 m³/h con una pérdida de presión de 1 bar.

Para instalarla, verifica la compatibilidad de la rosca y de los materiales con el fluido utilizado. La conexión estándar es ISO 228; la opción NPT está disponible bajo pedido. Comprueba que no existan fugas después del montaje y respeta los límites de presión y temperatura indicados por el fabricante.

Marca	Cim
Modelo	CIM RED6
Serie	RED5
Tipo de producto	Válvula de bola de paso integral
Medida nominal	1 pulgada
Material del cuerpo	Aleación de latón
Norma del material	EN 12165-CW617N-DW
Material de la manija	Aluminio
Tipo de accionamiento	Manual mediante palanca
Presión nominal	PN 40
Temperatura mínima de trabajo	-20 °C
Temperatura máxima de trabajo	150 °C
Tipo de rosca	ISO 228
Rosca opcional	NPT, bajo pedido
Diámetro indicado (Ø)	24 mm
Peso	350 g
Dimensión A	110 mm
Dimensión B	61 mm
Dimensión C	66 mm
Dimensión D	15 mm
Medida CH	37 mm
Caudal KV	63 m³/h con una pérdida de presión de 1 bar
Norma de ensayo	EN 12266-1
Garantía	5 años
Aplicaciones	Agua, calefacción, climatización, aire comprimido y otros fluidos compatibles no corrosivos
